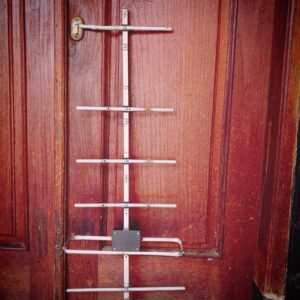

Antena Yagi 6 elemen 70 cm band UHF ini menggunakan driven folded dipole yang sebelumnya sudah dibahas di https://yc1elg.com/antena-folded-dipole-with-coil-balun/
kali ini kita hanya akan membahas ukuran reflektor dan direktornya.

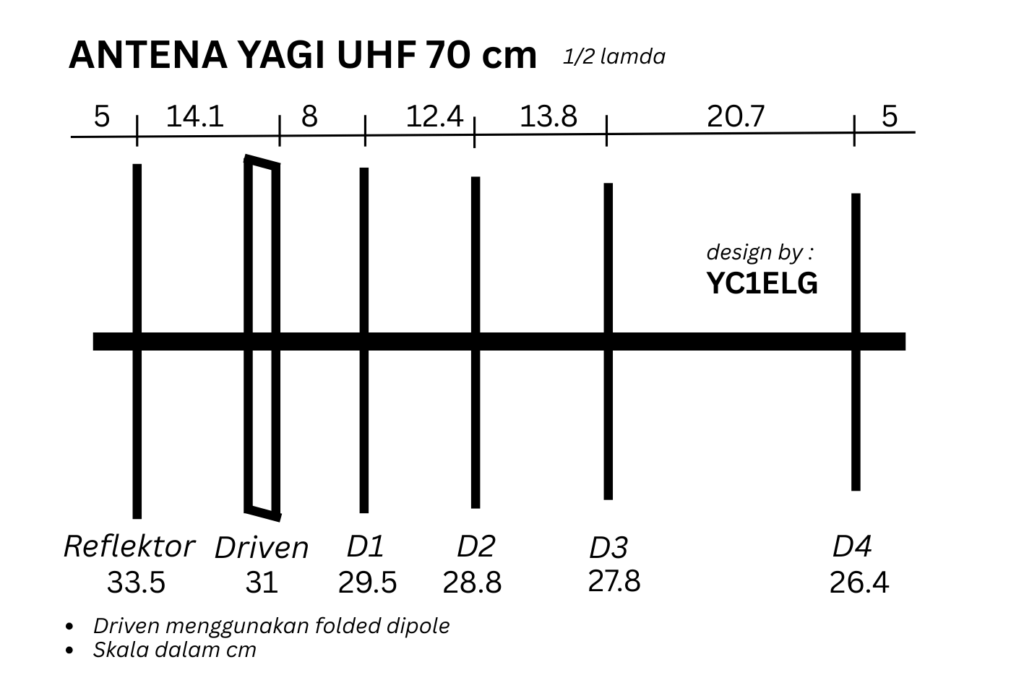

Secara lengkap bisa dilihat pada desain gambar berikut :
Panjang elemen :
- Panjang Reflektor 33.5 cm
- Panjang Drive 31 cm
- Panjang Direktor 1 29.5 cm
- Panjang Direktor 2 28.8 cm
- Panjang Direktor 3 27.5 cm
- Panjang Direktor 4 26.4 cm
Jarak antar elemen :
- Jarak Reflektor ke Driver 14.1 cm
- Jarak Driven Ke Direktor_1 8 cm
- Jarak Direktor_1 ke Direktor_2 12.4 cm
- Jarak Direktor_2 ke Direktor_3 13.8 cm
- Jarak Direktor_3 ke Direktor_4 20.7 cm
Panjang boom 80 cm
